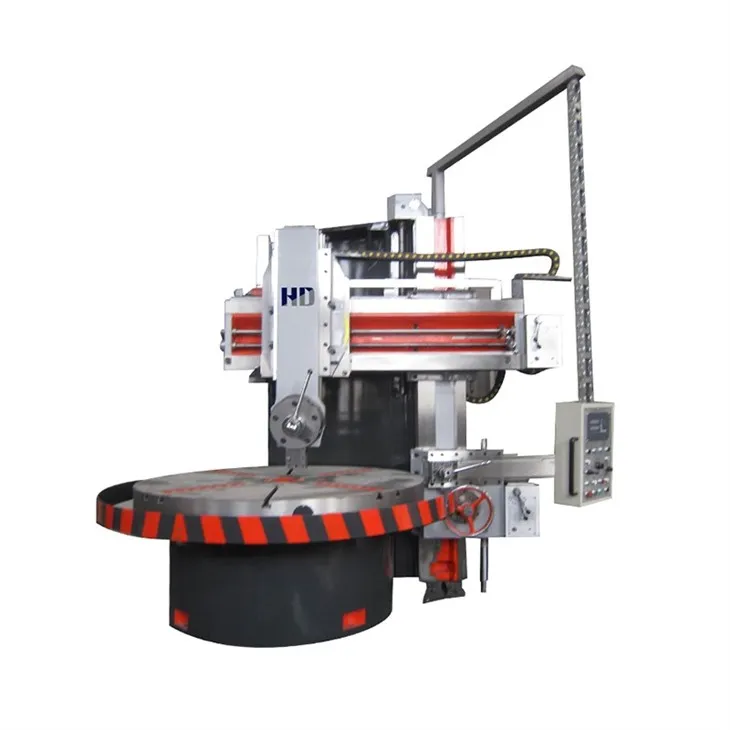

Tus Qauv C5112/C5116/C5120/C5123/C5126 Ib Kem Vertical Lathe yog tsim rau siv nrog high-ceev steel cutters, carbide cutters, thiab ntau yam kev ua tau zoo cov cuab yeej. Nws muaj peev xwm ua tau zoo thiab ua tiav txoj haujlwm tig ntawm sab hauv thiab sab nraud cylindrical nto, conical nto, kawg ntsej muag, grooving, thiab lwm yam.

Specification Parameter

Specification		Chav tsev	C5112	C5116	C5120	C5123	C5126
Max.txiav txoj kab uas hla ntawm ntsug cuab tam ncej		mm	1250	1600	2000	2300	2600
Max.txiav txoj kab uas hla ntawm sab cuab tam ncej		mm	1100	1400	1800	2000	2400
Max.txiav qhov siab		mm	1000	1000/1400	1250	1350	1600
Lub rooj ua haujlwm	txoj kab uas hla	mm	1000	1400	1800	2000	2250
	max. thauj khoom	t	3.2	5	8	8	10
	ceev ntau yam	rpm ua	6.3-200	5-160	3.2-100	3.2-100	2-63
	kauj ruam ntau	kauj ruam	16	16	16	16	16
	max. lub zog	kn. m	17.5	25	25	25	35
Vertical tool ncej	noj ntau	hli/min	0.8-86	0.8-86	0.8-86	0.8-86	0.8-86
	noj cov kauj ruam	kauj ruam	12	12	12	12	12
	txiav quab yuam	kn	20	25	25	25	25
	ntsug taug kev	mm	650	800/1000	800/1000	800/1000	1000
	kab rov tav taug kev	mm	700	915	1200	1300	1500
	viav vias lub kaum sab xis	degree	±30	±30	±30	±30	±30
Sab cuab tam ncej	pub ntau yam	hli/min	0.8-86	0.8-86	0.8-86	0.8-86	0.8-86
	txiav quab yuam	kn	20	20	20	20	20
	ntsug taug kev	mm	900	900	900	900	900
	kab rov tav taug kev	mm	630	630	630	630	630
Vertical (sab) turret ceev ceev mus txawv tebchaws		m/min	1.8	1.8	1.55	1.55	1.55
Hla beam taug kev		mm	650	650/1050	850	1050	1250
Beam lifting ceev		hli/min	350	350	350	350	320
Tool bar seem loj		mm	30*40	30*40	40*40	40*40	40*40
Pub lub cev muaj zog		kws	1.3/1.8	1.3/1.8	1.3/1.8	1.3/1.8	1.3/1.8
Main lub cev muaj zog		kws	22	30	30	30	37
Tshuab hnyav		t	8.5	12.4/14.8	17	18	26/28
Zuag qhia tag nrho (L * W * H)		mm	23602280 2800	28302670 3010	32002800 3250	32102850 3300	33004000 3500

Khoom Feature

Lub C51 series ib kab ntsug ntsug tshuab dhos suav nrog kev tsim qauv tsim thiab tsim tshuab. Nws yog tsim los siv CAD optimization txoj kev, ua raws li qhov tseeb lub teb chaws precision thiab Hoobkas rigidity qauv, thiab integrates advanced functional Cheebtsam los ntawm ob lub teb chaws thiab thoob ntiaj teb qhov chaw.

Qhov kev tsim no ua rau muaj zog txiav kev ua tau zoo, siab ua haujlwm siab load peev xwm, thiab tshwj xeeb dynamic thiab zoo li qub rigidity. Lub tshuab ua kom muaj kev nyab xeeb thiab txhim khu kev qha, lub neej ua haujlwm ntev, thiab kev ua haujlwm siab, ua rau nws cov khoom siv high-tech mechatronic zoo tagnrho rau kev thov.

Cov yam ntxwv tseem ceeb ntawm Tool Post
Cov cuab yeej ntsug ncej nta ib txheej peb txheej, muaj xws li:

Beam Slide
Revolving swb
Ram
Lub rooj zaum crossbeam zawv zawg thiab lub rooj zaum zawv zawg yog ua los ntawm lub zog siab, tsis tshua muaj zog cam khwb cia hlau, thaum lub ram yog tsim los ntawm cov hlau nplaum. Cov lus qhia zawv zawg saum npoo ntawm lub cuab yeej ncej yog precision-scraped thiab lined nrog ib tug mos qhia txoj siv. Tsis tas li ntawd, tag nrho cov pob ntsia hlau txhawb nqa bearings yog cov kabmob sib xyaw ua ke, kom ntseeg tau qhov tseeb, ua haujlwm ntev, thiab ua haujlwm du.
